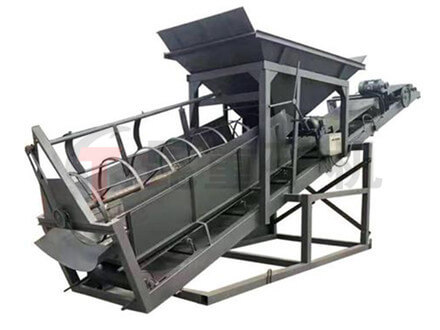

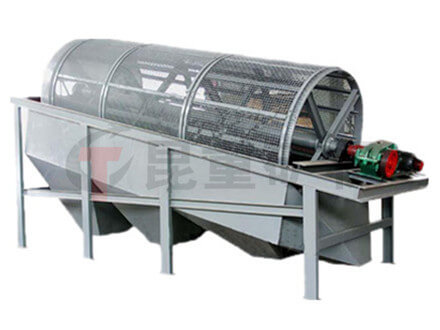

滚筒筛又叫圆筒筛,很早就已经在工业中获得了应用,比任何一种可动筛应用得都早,由于具有较高的筛分效率,圆筒筛主要用来筛分砂石厂的浇灌砂和粉墙沙或用于选矿厂矿石的脱泥与洗选。

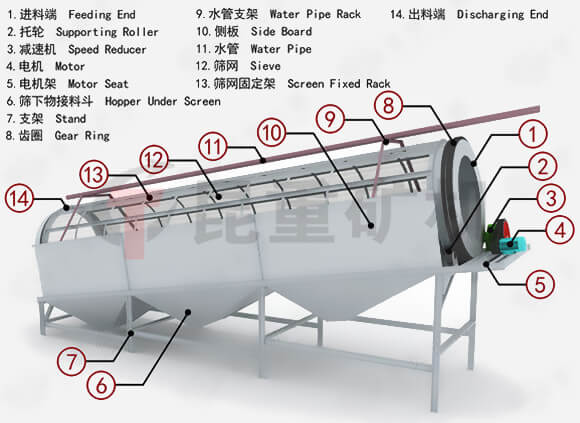

滚筒筛主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。筒体一般分三段,可视具体情况而定,筛孔由小到大排列,每一段上的筛孔孔径相同。为了提高筛分效率,物料在滚筒筛内移动的速度不能太快,否则将造成筛分不充分、不彻底,因此滚筒筛一般都有严格规定的安装倾角,通常来说角度为5°,在实际情况下,可根据需要进行调整。滚筒段是通过螺母、螺钉与滚筒筛转盘相连接的,因此滚筒段的安装与拆卸比较方便。由于滚筒段与转盘相连,当转盘在驱动装置的驱动下发生转动时,滚筒段也跟着一起转动。

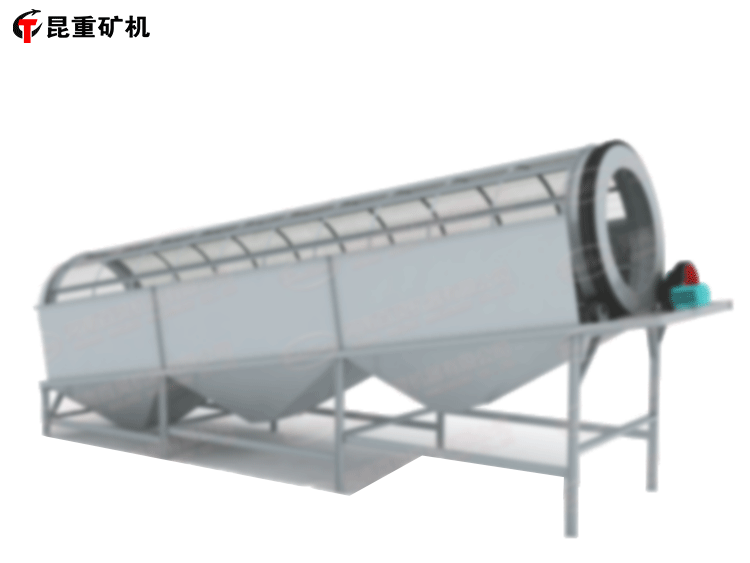

滚筒筛是由圆柱形筒体的工作表面,圆柱形筒体的回转轴线通常装成不大的倾角4至7度,被筛物料从筒体的一端装入筒内,由于筒体的回转,物料则沿筒体内壁滑动,细粒物料通过工作表面上的筛孔落到接收漏斗中,而粗粒物料则从筒体的另一端排出。
圆筒筛的转速很低,工作平稳,没有不平衡的工作部分,故可装在建筑物的上层。但也有缺点,如筛孔易被堵塞,筛分效率低,工作表面的面积仅为整个筛面面积的1/6至1/8。圆筒筛一般只用于中筛和细筛,筛孔尺寸通常为1至75毫米。
筒体的支持方式有滚子支撑、轴承支撑和混合支撑(一端支持于轴承上,另一端支持在滚子上)等三种。圆筒筛是由齿轮和减速器传动,或由托辊传动。
圆筒筛两端支撑在轴承上的圆柱形筒筛有一贯通筛机中心线的主轴,轴上有两个或多个轮毂,毂上有4至6根支杆,支杆的另一端安有圆形钢板条,在钢板条上装有筛网。这种圆筒筛的一端装有圆锥齿轮,它是由小齿轮带动回转的,小齿轮通过减速器或皮带传动与电动机连接在一起。
滚筒装置倾斜安装在机架上,电动机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,合格物料(筛下产品)经滚筒后端底部的出料口排出,不合格的物料(筛上产品)经滚筒尾部的排料口排出。由于物料在滚筒内的翻转和滚动,卡在筛孔中的物料可被弹出,防止筛孔堵塞。
型号 |
转速 r/min |
进料 mm |
出料 mm |
产量 t/h |
电机 kw |
0618 | 26 | 10 | 3-5 | 10 | 2.2 |
0830 | 22 | 10 | 3-5 | 20 | 3 |
1030 | 18 | 75 | 10-25 | 60 | 5.5 |
1235 | 16 | 75 | 10-30 | 100 | 7.5 |
1535 | 14 | 75 | 10-30 | 150 | 11 |
1840 | 12 | 75 | 10-30 | 200 | 15 |
2140 | 10 | 75 | 10-30 | 300 | 18.5 |
